PDF417
PDF417 (Portable Data File) ist ein gestapelter linearer zweidimensionaler Barcode, der in verschiedenen Anwendungsbereichen eingesetzt wird, hauptsächlich in Transport, Post, Ausweiskarten und Bestandsverwaltung. Er hat ein Open-Source-Decoder-Projekt zusammen mit einem Open-Source-Encoder hervorgebracht.
Der PDF417-Barcode wird auch als Symbol-Barcode bezeichnet und besteht in der Regel aus 3 bis 90 Zeilen, von denen jede wie ein kleiner linearer Barcode aufgebaut ist.

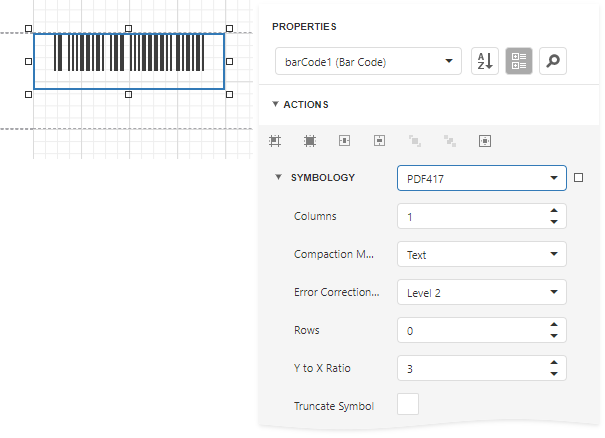

Den Barcode einem Bericht hinzufügen
-
Ziehen Sie das Element Barcode aus der Registerkarte des Werkzeugkastens für Berichtssteuerelemente und legen Sie es auf dem Bericht ab.
-
Setzen Sie die Eigenschaft Symbology des Steuerelements auf PDF417.
-
Legen Sie die allgemeinen Barcode-Eigenschaften und die für PDF417 spezifischen Eigenschaften fest.
Spezifische Eigenschaften
Erweitern Sie im Eigenschaftenfenster die Liste Symbology und legen Sie die folgenden für PDF417 spezifischen Eigenschaften fest:
-
Columns
Gibt die Anzahl der Barcode-Spalten an, mit der Sie die logische Breite des Barcodes steuern können.
-
Compaction Mode
Gibt an, ob Textinformationen oder ein Byte-Array als Daten des Barcodes verwendet werden sollen.
-
Error Correction Level
Gibt den Grad der Redundanz an, die in die Codierung des Barcodes eingebaut ist, um Berechnungsfehler auszugleichen.
-
Rows
Gibt die Anzahl der Barcode-Zeilen an, mit der Sie die logische Höhe des Barcodes steuern können.
-
Truncate Symbol
Gibt an, ob das spezielle Endsymbol an den Barcode angehängt werden soll.
-
Y to X Ratio
Gibt das Höhen-Breiten-Verhältnis der grafischen Darstellung einer logischen Einheit an.
