ECC200 - Data Matrix
Data Matrix-Code (internationaler Standard ISO/IEC 16022) ist ein zweidimensionaler Matrix-Barcode, der aus schwarzen und weißen "Zellen" besteht, die in einem rechteckigen Muster angeordnet sind. Die zu kodierende Information kann Text oder Rohdaten sein.
Jede Data Matrix besteht aus zwei durchgehenden angrenzenden Rändern in "L"-Form (dem sogenannten "Suchmuster") und zwei weiteren Rändern, die aus abwechselnden dunklen und hellen Zellen oder Modulen bestehen (dem sogenannten "Taktmuster"). Innerhalb dieser Ränder befinden sich Zeilen und Spalten von Zellen, die Informationen kodieren. Das Suchmuster wird verwendet, um das Symbol zu lokalisieren und auszurichten, während das Taktmuster die Anzahl der Zeilen und Spalten im Symbol angibt.
Barcode zu einem Bericht hinzufügen
-
Ziehen Sie das Element Barcode aus der Registerkarte der Berichtssteuerelemente im Werkzeugkasten und legen Sie es auf dem Bericht ab.
-
Setzen Sie die Eigenschaft Symbology des Steuerelements auf DataMatrix.
-
Legen Sie allgemeine Barcode-Eigenschaften und spezifische Eigenschaften für Data Matrix fest.
Spezifische Eigenschaften

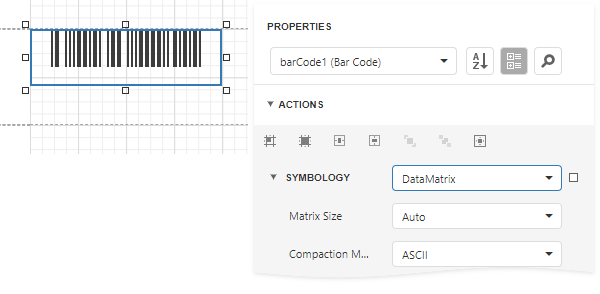

Erweitern Sie im Eigenschaftenraster die Liste Symbology und legen Sie die folgenden Eigenschaften fest, die spezifisch für Data Matrix sind:
- Compaction Mode
Legt fest, ob Textinformationen oder ein Byte-Array als Barcodedaten verwendet werden sollen, sowie deren Kodierung.
- Matrix Size
Legt die Barcode-Matrixgröße fest.
