Formen zeichnen

Das Steuerelement Shape ermöglicht es Ihnen, verschiedene Formen in einem Bericht zu zeichnen.

Um eine Form zu einem Bericht hinzuzufügen, ziehen Sie das Element Shape aus dem Werkzeugkasten auf den Berichtsbereich.

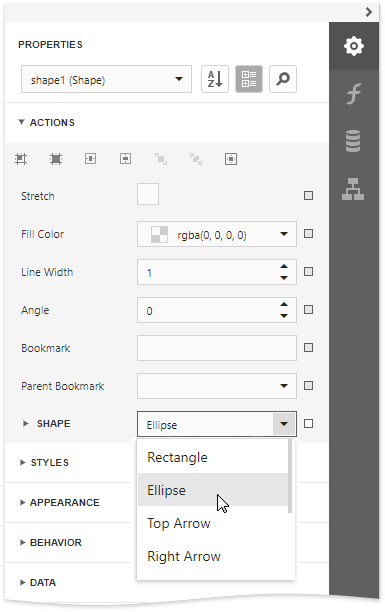

Erweitern Sie die Kategorie Tasks und verwenden Sie die Eigenschaft Shape, um den Formtyp auszuwählen.

Die Kategorie Tasks stellt die folgenden Haupteigenschaften bereit, die allen Formtypen gemeinsam sind:

• Fill Color - gibt die Farbe der Form an.
• Stretch - gibt an, ob eine Form gestreckt werden soll, um ihren Clientrechteckbereich auszufüllen, wenn sie gedreht wird.
• Line Width - gibt die Breite der Linie an, die zum Zeichnen der Form verwendet wird.
• Angle - gibt den Drehwinkel der Form an.

Jeder Formtyp stellt seinen eigenen spezifischen Satz von Eigenschaften bereit, die im Folgenden beschrieben werden.

Pfeil

Die folgende Abbildung zeigt die Form des Typs Arrow.

Dieser Formtyp hat die folgenden zusätzlichen Eigenschaften:

• Fillet - gibt an, wie die Ecken der Form abgerundet werden (als Prozentsatz). Dieser Wert sollte zwischen 0 und 100 liegen.
• Arrow Height - gibt die relative Höhe des Pfeils an (als Prozentsatz). Dieser Wert sollte zwischen 0 und 100 liegen.
• Arrow Width - gibt die relative Breite des Pfeils an (als Prozentsatz). Dieser Wert sollte zwischen 0 und 100 liegen.

Geschweifte Klammer

Die folgende Abbildung zeigt die Form des Typs Brace.

Verwenden Sie die folgenden Eigenschaften, um eine geschweifte Klammer einzurichten:

• Tip's Length - gibt die Länge der Spitze einer geschweiften Klammer an.
• Fillet - gibt an, wie die Ecken der Form abgerundet werden (als Prozentsatz). Dieser Wert sollte zwischen 0 und 100 liegen.
• Tail's Length - gibt die Länge des Endes einer geschweiften Klammer an.

Eckige Klammer

Die folgende Abbildung zeigt die Form des Typs Bracket:

Die Eigenschaft Tip's Length ist spezifisch für diesen Formtyp und definiert die Länge der Spitze einer eckigen Klammer.

Kreuz

Die folgende Abbildung zeigt die Form des Typs Cross.

Dieser Formtyp hat die folgenden Eigenschaften:

• Fillet - gibt an, wie die Ecken der Form abgerundet werden (als Prozentsatz). Dieser Wert sollte zwischen 0 und 100 liegen.
• Horizontal Line Height - gibt die relative Breite der horizontalen Linie eines Kreuzes an (als Prozentsatz). Dieser Wert sollte zwischen 0 und 100 liegen.
• Vertical Line Width - gibt die relative Breite der vertikalen Linie eines Kreuzes an (als Prozentsatz). Dieser Wert sollte zwischen 0 und 100 liegen.

Ellipse

Die folgende Abbildung zeigt Formen des Typs Ellipse.

Linie

Die folgende Abbildung zeigt Formen des Typs Line:

Polygon

Die folgende Abbildung zeigt die Form des Typs Polygon:

Dieser Formtyp hat die folgenden Eigenschaften:

• Fillet - gibt an, wie die Ecken des Polygons abgerundet werden (als Prozentsatz). Dieser Wert sollte zwischen 0 und 100 liegen.
• Number Of Sides - gibt die Anzahl der Polygonseiten an.

Rechteck

Die folgende Abbildung zeigt Formen des Typs Rectangle.

Die Eigenschaft Fillet dieses Formtyps gibt die relative Rundung des Rechtecks an (als Prozentsatz, zwischen 0 und 100).

Stern

Die folgende Abbildung zeigt eine Form des Typs Star:

Dieser Formtyp hat die folgenden Eigenschaften:

• Fillet - gibt die relative Rundung der Sternspitzen an (als Prozentsatz). Dieser Wert sollte zwischen 0 und 100 liegen.
• Count of Star Points - gibt die Anzahl der Punkte an, aus denen der Stern besteht.
• Concavity - gibt die Konkavitätsstufe (als Prozentsatz) zwischen zwei benachbarten Sternspitzen an. Dieser Wert sollte zwischen 0 und 100 liegen.
