Diagramm-Designer

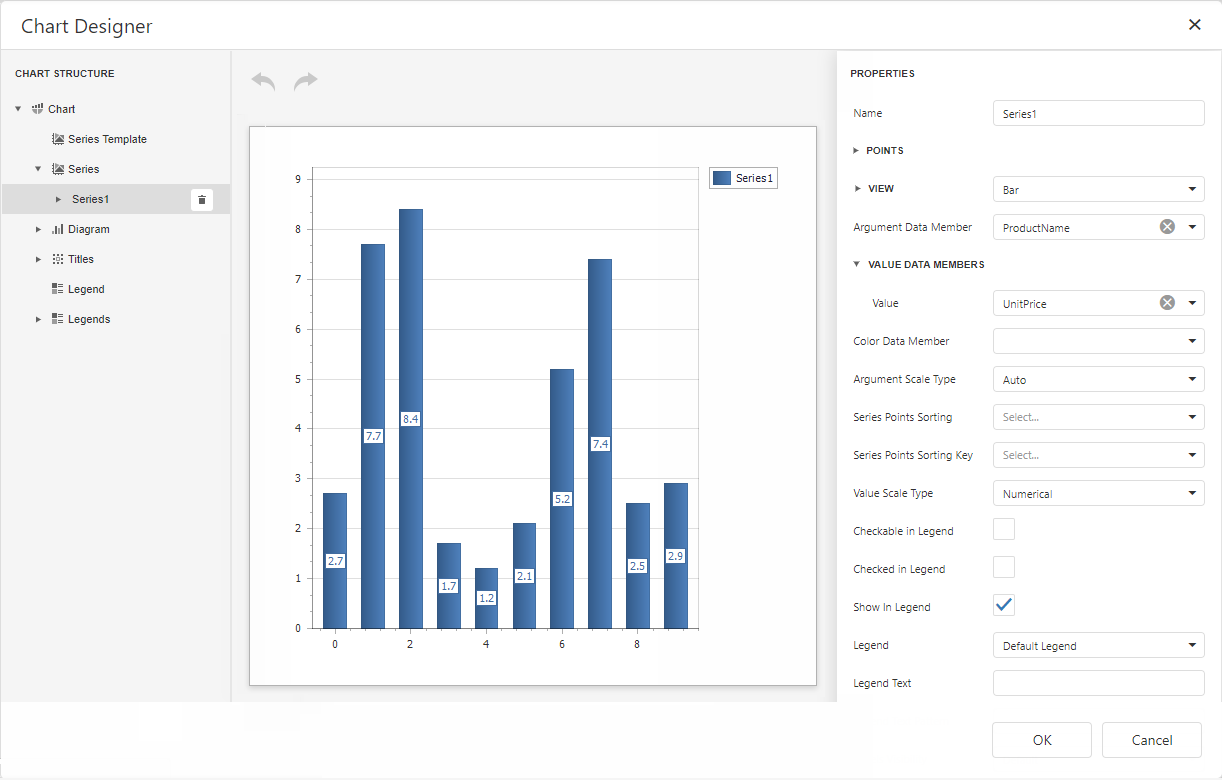

Übersicht des Diagramm-Designers

Der Diagramm-Designer ermöglicht es Ihnen, Diagramme im Berichts-Designer schnell zu erstellen und anzupassen.

Um den Diagramm-Designer aufzurufen, klicken Sie auf die Schaltfläche Run Designer über dem Diagramm-Steuerelement.

Der Diagramm-Designer besteht aus drei Hauptteilen, die im Folgenden beschrieben werden.

Diagrammstruktur

Der Baum Chart Structure ermöglicht es Ihnen, die Struktur eines Diagramms und seiner Elemente zu erkunden und zu verwalten.

Wenn Sie auf ein Diagrammelement im Baum klicken, zeigt das Eigenschaftenfenster des Designers die Einstellungen dieses Elements an.

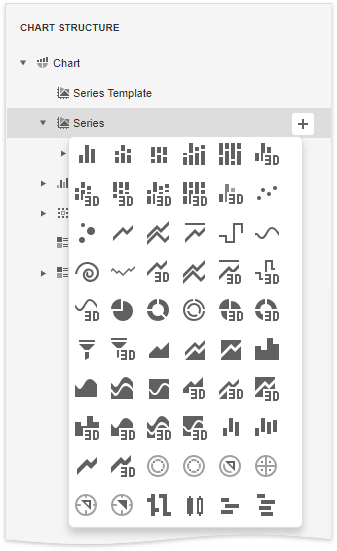

Um eine neue Serie zu erstellen, klicken Sie auf die Plus-Schaltfläche für die Sammlung Series und wählen Sie im aufgerufenen Fenster einen gewünschten Serientyp aus.

Um Elemente zu anderen Sammlungen (Titles, Legends usw.) hinzuzufügen, klicken Sie einfach auf die Plus-Schaltfläche .

Um ein Element zu löschen, wählen Sie es aus und klicken Sie auf Remove .

Diagrammlayout

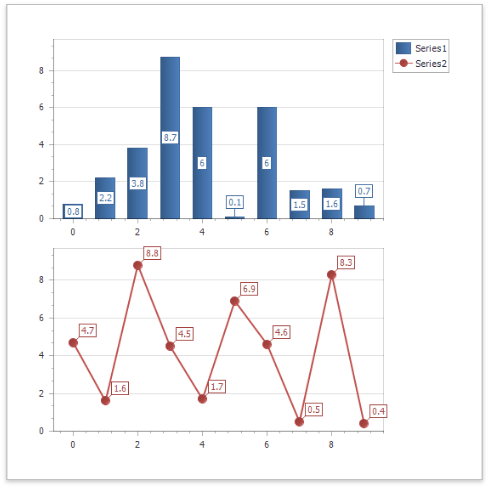

Der Bereich Chart Layout zeigt die Vorschau des erstellten Diagramms an.

Dieser Bereich bietet außerdem die folgenden Schaltflächen:

Symbol	Beschreibung
	Macht die letzte Aktion rückgängig.
	Führt die zuvor rückgängig gemachte Aktion erneut aus.

Diagrammeigenschaften

Das Eigenschaftenfenster ermöglicht es Ihnen, die Einstellungen eines Diagramms und seiner Elemente anzuzeigen und zu ändern. Wenn Sie eine Eigenschaft ändern, wird das Diagrammlayout aktualisiert, um den aktuellen Zustand anzuzeigen.
