Layout der Dashboard-Elemente

Das Web-Dashboard bietet die Möglichkeit, Dashboard-Elemente und Gruppen mithilfe einfacher Drag-and-Drop-Operationen anzuordnen und in der Größe zu ändern.

Layout-Konzepte

Das Dashboard ordnet Dashboard-Elemente und Gruppen mithilfe von Layout-Elementen und Layout-Gruppen an. Diese sind spezielle Container, die verwendet werden, um ein Dashboard-Layout als hierarchische Struktur darzustellen.

• Ein Layout-Element wird als Container verwendet, der ein einzelnes Dashboard-Element anzeigt.
• Eine Layout-Gruppe wird als Container verwendet, um Layout-Elemente (oder andere Layout-Gruppen) entweder horizontal oder vertikal anzuordnen. Gleichzeitig werden Layout-Gruppen als Container verwendet, die Dashboard-Elementgruppen anzeigen.

Ein Dashboard-Layout ist somit hierarchisch von der Stamm-Layout-Gruppe bis zu den untersten Layout-Elementen angeordnet, die einzelne Dashboard-Elemente anzeigen.

Größenänderung von Elementen

Sie können die Größe einzelner Elemente oder Elementgruppen ändern, indem Sie deren Ränder ziehen. Gehen Sie dazu wie folgt vor.

1. Im Bereich, in dem Sie die Größe von Elementen ändern können, ändert sich der Cursortyp zu Spaltengrößenänderung / Zeilengrößenänderung.



2. Klicken Sie mit der linken Maustaste und ziehen Sie den Cursor, bis Sie die gewünschte Größe erreicht haben, und lassen Sie die linke Maustaste los.



3. Die Dashboard-Elemente ändern ihre Größe.



Element maximieren und wiederherstellen

Sie können jedes Dashboard-Element erweitern, um es an das Dashboard anzupassen und Daten detaillierter zu untersuchen. Die Größe des erweiterten Dashboard-Elements entspricht in diesem Fall der Stamm-Layout-Gruppe.

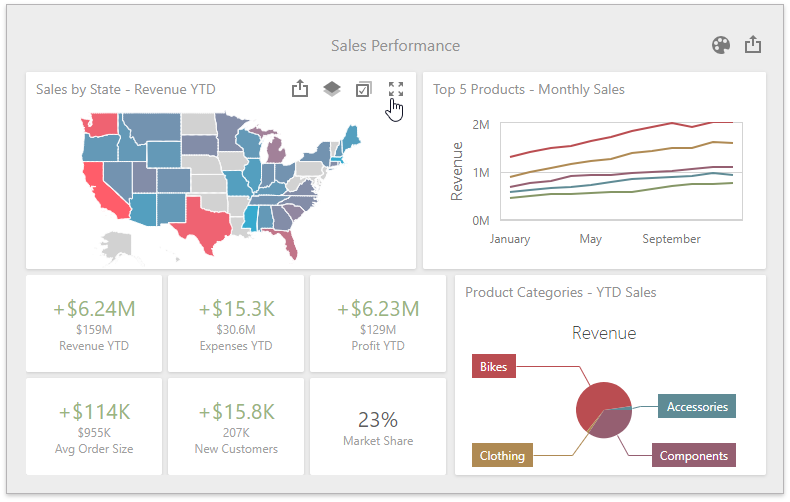

1. Klicken Sie auf die Schaltfläche Maximieren in der Beschriftung des Dashboard-Elements, um ein Dashboard-Element zu maximieren.

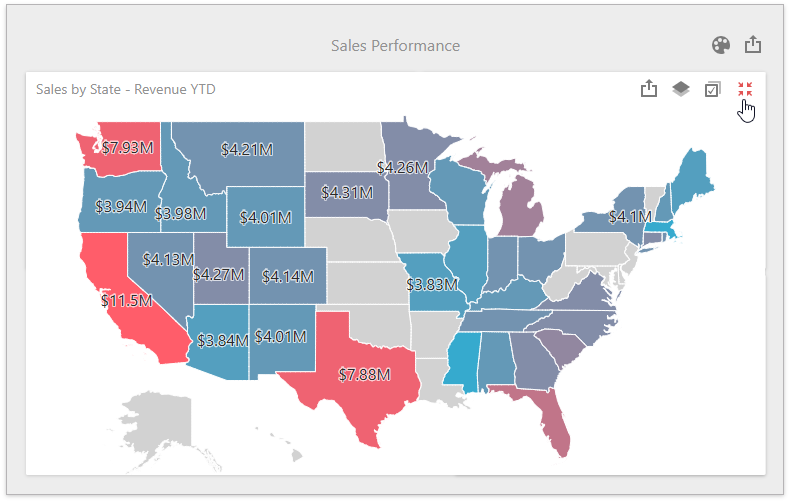

2. Klicken Sie auf Wiederherstellen, um die Größe des Elements wiederherzustellen.



Positionierung von Elementen

Sie können die Position eines Dashboard-Elements per Drag-and-Drop und mit der Schaltfläche Verschieben des Dashboard-Elements ändern.

Abhängig von der gewünschten Position des Dashboard-Elements wird eine neue Layout-Gruppe erstellt (falls erforderlich), um die Anordnung der Elemente beizubehalten. Das Dashboard-Element kann so in den gewünschten Bereich einer neuen oder vorhandenen Dashboard-Layout-Gruppe eingefügt werden.

Die folgenden Schritte veranschaulichen, wie ein Dashboard-Element gezogen wird.

1. Wählen Sie ein Dashboard-Element aus und bewegen Sie den Mauszeiger über die Schaltfläche Verschieben.



2. Ziehen Sie das Dashboard-Element in den gewünschten Bereich und lassen Sie die linke Maustaste los, wenn der Ablageindikator den gewünschten Bereich anzeigt.



3. Das Dashboard-Element wird an die neue Position verschoben.
