Bedingte Formatierung

Verwenden Sie die bedingte Formatierung, um Diagrammelemente wie Balken, Linien, Flächen und Datenpunkte hervorzuheben.

Die folgenden Serientypen unterstützen die bedingte Formatierung:

• Balken
• Punkt/Linie
• Fläche
• Blase
• Bereichsbalken

Unterstützte Formatierungsregeln

Sie können die folgenden Daten in Regelberechnungen verwenden:

• Kennzahlen aus dem Abschnitt Werte
• Dimensionen aus dem Abschnitt Argumente/Serien
• Ausgeblendete Kennzahlen

Formatierungsbedingungen, die auf verschiedene Datenelementtypen angewendet werden können, sind wie folgt:

• Numerisch
  • Wert
  • Oben-Unten
  • Durchschnitt
  • Ausdruck
  • Farbbereiche
  • Verlaufsbereiche
• Zeichenfolge
  • Wert (mit dem Bedingungstyp Gleich, Ungleich oder Text enthält)
  • Ausdruck
• Datum/Uhrzeit
  • Wert
  • Ein auftretendes Datum (für Dimensionen mit einem kontinuierlichen Datum/Uhrzeit-Gruppierungsintervall)
  • Ausdruck
  • Farbbereiche
  • Verlaufsbereiche

Weitere Informationen zu Formatierungsbedingungstypen finden Sie im folgenden Thema: Bedingte Formatierung im Web-Dashboard.

Formatierungsregel erstellen und bearbeiten

Sie können Formatierungsregeln im Abschnitt Bedingte Formatierung erstellen und bearbeiten, der sich an folgenden Stellen befindet:

• Im Menü Optionen des Dashboard-Elements

• Im Datenelement-Menü

Informationen zum Erstellen und Bearbeiten von Formatierungsregeln finden Sie im folgenden Thema: Bedingte Formatierung im Web-Dashboard.

Diagrammspezifische Einstellungen für Formatierungsbedingungen

Legen Sie Darstellungseinstellungen fest und setzen Sie den Wert der Bedingung, um eine Formatierungsregel zu erstellen. Die verfügbaren Einstellungen hängen vom ausgewählten Formatierungsbedingungstyp ab.

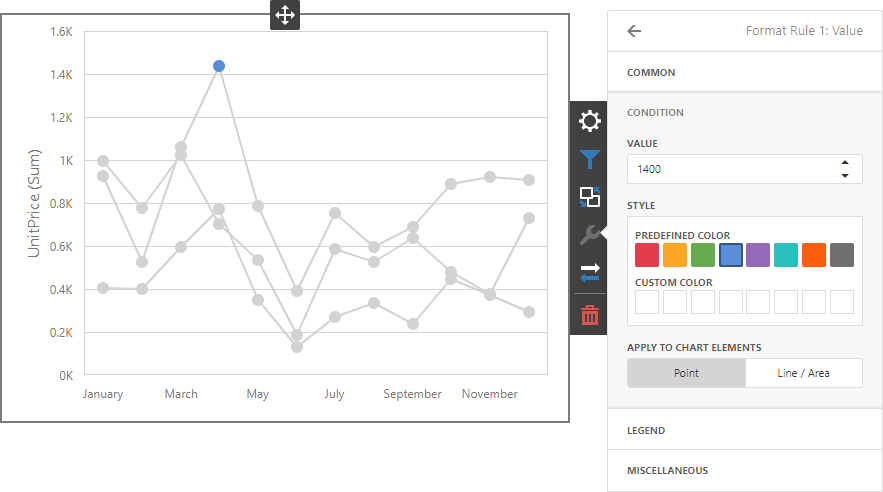

Das folgende Bild zeigt die Einstellungen der Wert-Regel. Die Bedingung färbt Punkte/Balken ein, wenn ihre Werte 1400 überschreiten.

Sie können eine der vordefinierten Farben anwenden oder eine benutzerdefinierte Farbe für diese Bedingung festlegen.

Verwenden Sie die Schaltflächengruppe Auf Diagrammelemente anwenden, um eine Regel auf Punkte oder Linien anzuwenden.

• Punkt: Eine Regel wird auf die Datenpunkte wie Balken, Punkte und Blasen angewendet.
• Linie / Fläche: Eine Regel wird auf Linien und Flächen angewendet.

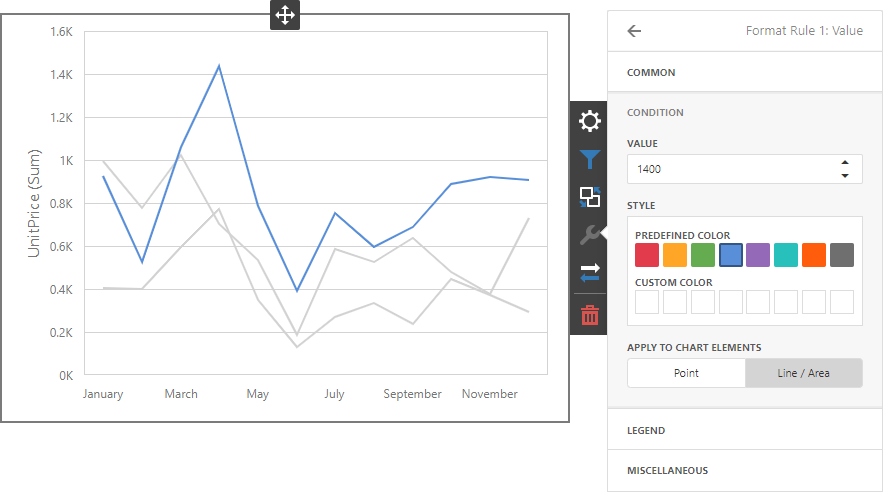

Wenn Sie Linie / Fläche auswählen, wird die Formatierungsregel auf die Linie angewendet, wenn mindestens ein Linienpunkt die Bedingung der Regel erfüllt:

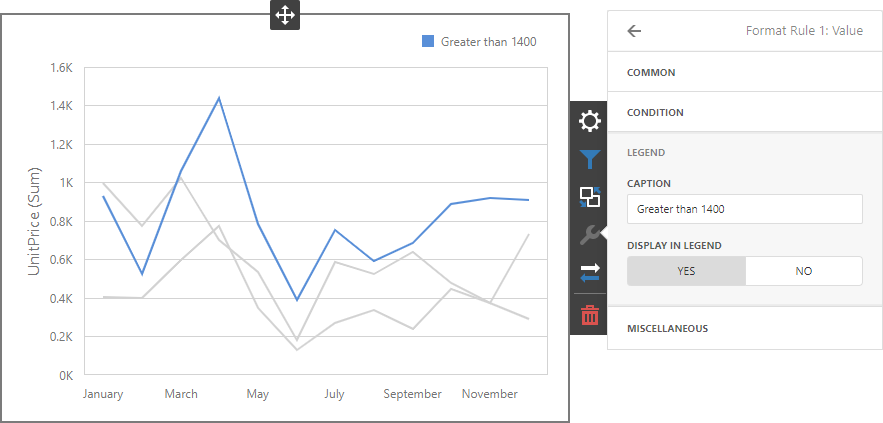

Wechseln Sie zum Abschnitt Legende der Regel und legen Sie das Feld Beschriftung fest, um den Text der Legende anzugeben. Dadurch wird die Option In Legende anzeigen aktiviert und das Diagramm-Element zeigt Informationen über die angewendete Regel in der Legende an.

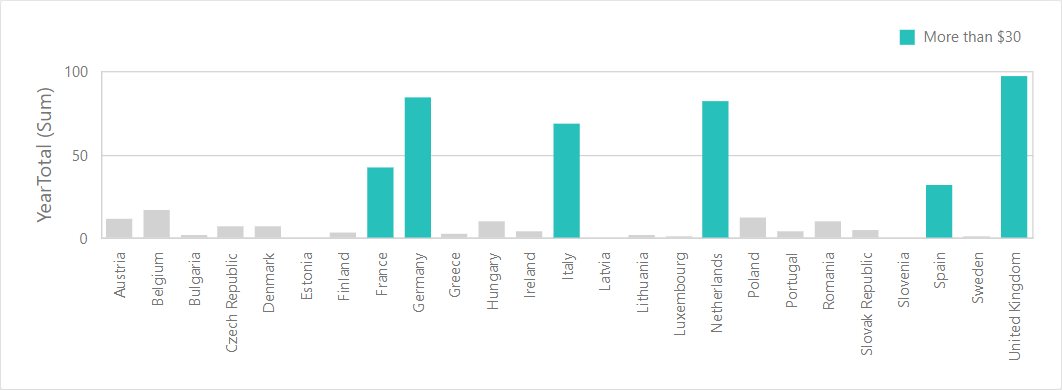

Bei Bereichs-Formatierungsregeln wird der Legendenanzeigetext automatisch generiert und hängt von den Bereichsintervallen ab:

Farbgebung

Ein Diagramm-Element färbt Elemente in blassem Grau ein, wenn sie die angewendete Formatierungsbedingung nicht erfüllen. Beachten Sie, dass dies nicht für Elemente gilt, die in unterschiedlichen Farbtönen eingefärbt sind.

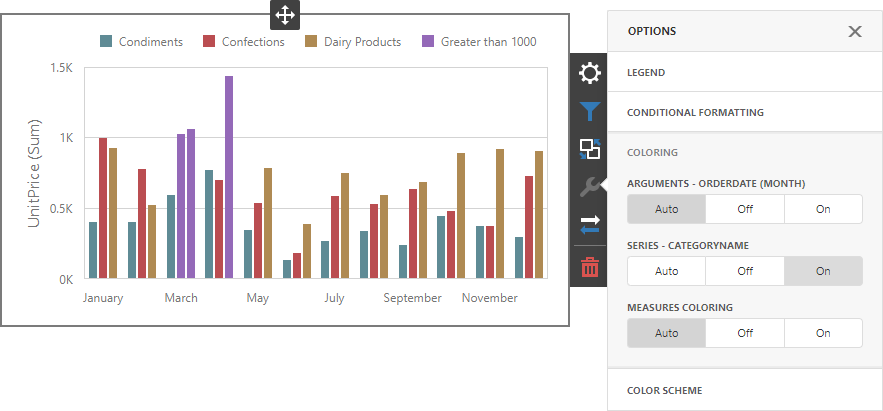

Aktivieren Sie die Farbgebung für Serien, um das Farbschema wiederherzustellen:

tipp

Dokumentation: Web-Dashboard — Farbgebung
